Proyecto realizado · Proyecto minero Corani

Estudio y diseño de 11 km de acceso sobre los 4,100 m.s.n.m.

Carabaya, Puno

El reto

Qué había que resolver

El Tramo 1 del acceso principal al proyecto minero Corani parte del km 198+500 de la Carretera Interoceánica, junto al puente Huiquisa, y recorre 11.4 km por la margen izquierda del río Macusani. El encargo era mejorar la trocha existente, hoy carretera departamental PU-500, y convertirla en una vía de tercera clase con nuevos alineamientos que evitaran los centros poblados.

El terreno es en su mayoría accidentado, con pendientes transversales de entre 50 % y 100 % y sectores que las superan. El perfil sube de 4,138 a 4,329 m.s.n.m. y, entre las progresivas 1+207 y 1+791, la topografía obliga a pendientes de hasta 14 %, por encima del 10 % que sugiere el Manual de Carreteras DG-2018.

La vía debía permitir el paso del camión semirremolque T3-S3, de 20.5 m de largo. Eso exigía curvas de volteo con radios mínimos de 25 m, sobreanchos en las curvas cerradas y banquetas que despejaran la visibilidad en los cortes, sin disparar el movimiento de tierras.

Todo el diseño dependía de una base topográfica de precisión centimétrica, levantada a más de 4,000 m.s.n.m. con viento cambiante, interferencias eléctricas a lo largo de la vía y zonas con poca señal satelital.

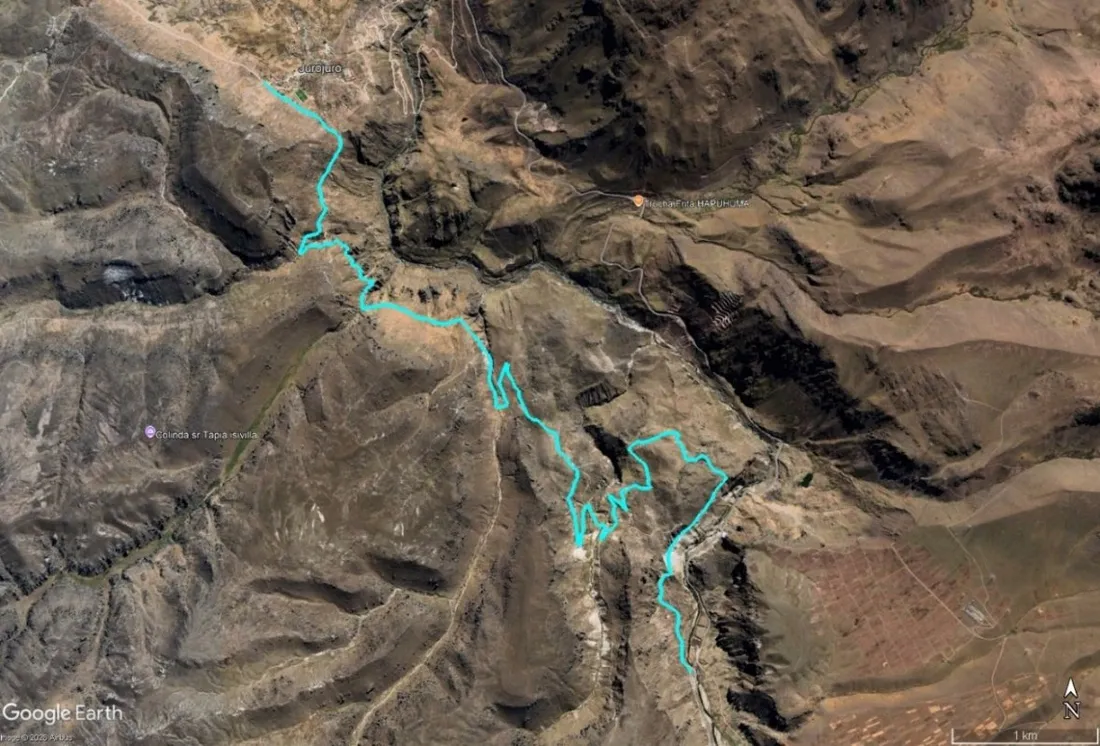

Imagen satelital con el trazo del acceso de 11 km entre las quebradas de Carabaya
Trazo del Tramo 1 sobre imagen satelital (Google Earth).
Ingeniero de Georamic midiendo el punto base con GNSS y correcciones Galileo HAS
Medición del punto base mediante registros Galileo HAS.

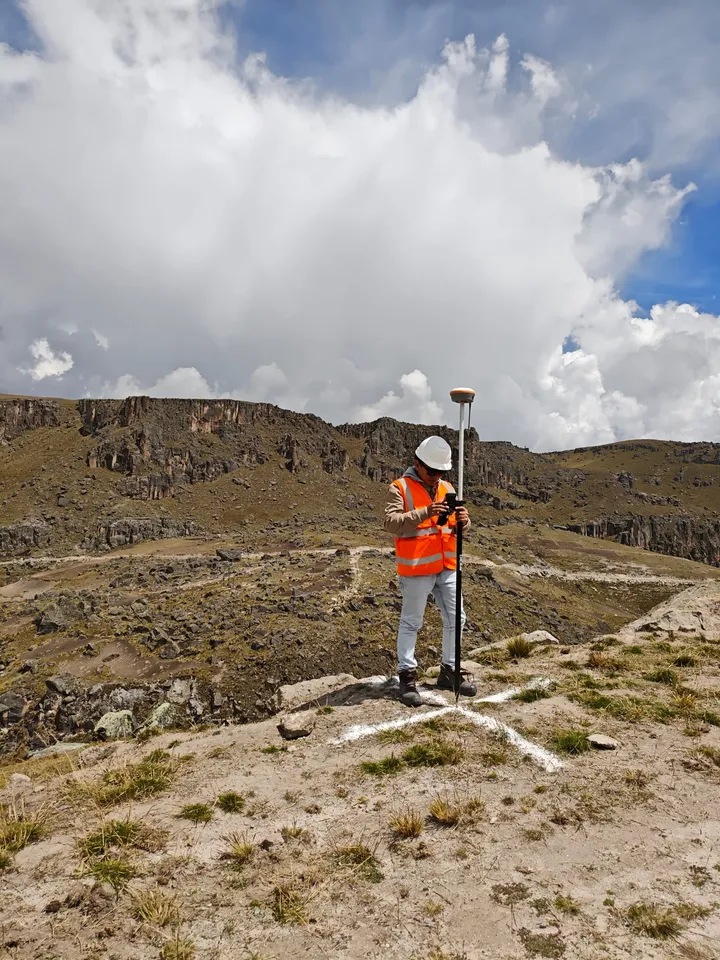

Topógrafo de Georamic con receptor GNSS sobre una ladera a más de 4,000 m.s.n.m.
Control terrestre a lo largo del corredor.

La solución

Lo que hicimos

  1. 01

    Geodesia de precisión

    13 puntos de apoyo fotogramétrico a lo largo de la ruta, con posicionamiento PPP Galileo HAS y vinculación RTK.

  2. 02

    Fotogrametría con dron

    Vuelos con seguimiento del terreno, 2,965 imágenes y un modelo digital del terreno de 8 cm por píxel.

  3. 03

    Diseño geométrico vial

    Alineamiento y perfil según el Manual de Carreteras DG-2018, modelado en Civil 3D e InfraWorks, con velocidad directriz de 30 km/h y alternativas para el sector de mayor pendiente.

  4. 04

    Hidráulica y drenaje

    Sistema de drenaje con 52 alcantarillas y más de 11 km de cunetas revestidas.

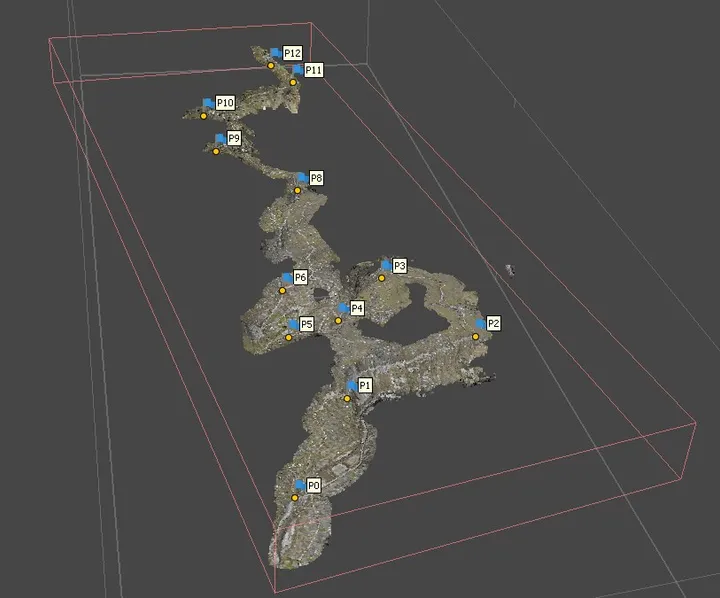

Nube de puntos densa del corredor con los 13 puntos de apoyo fotogramétrico
Nube de puntos densa con los 13 puntos de apoyo.

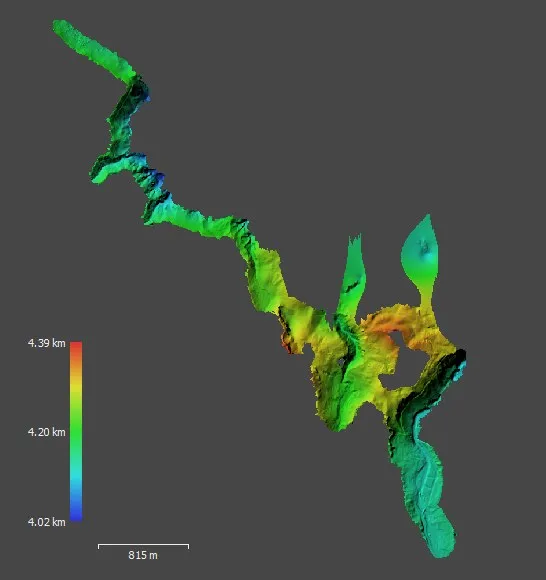

Modelo digital de superficie del corredor coloreado por altitud, de 4,020 a 4,390 m.s.n.m.
Modelo digital de superficie, de 4,020 a 4,390 m.s.n.m.

Resultados

Lo que obtuvo el cliente

  • Superficie topográfica completa del corredor, obtenida en una fracción del tiempo de un levantamiento convencional.
  • Trazo optimizado para vehículos pesados, con sobreanchos y banquetas de visibilidad en las curvas críticas.
  • Metrados de obras de arte y drenaje para la estimación de costos.

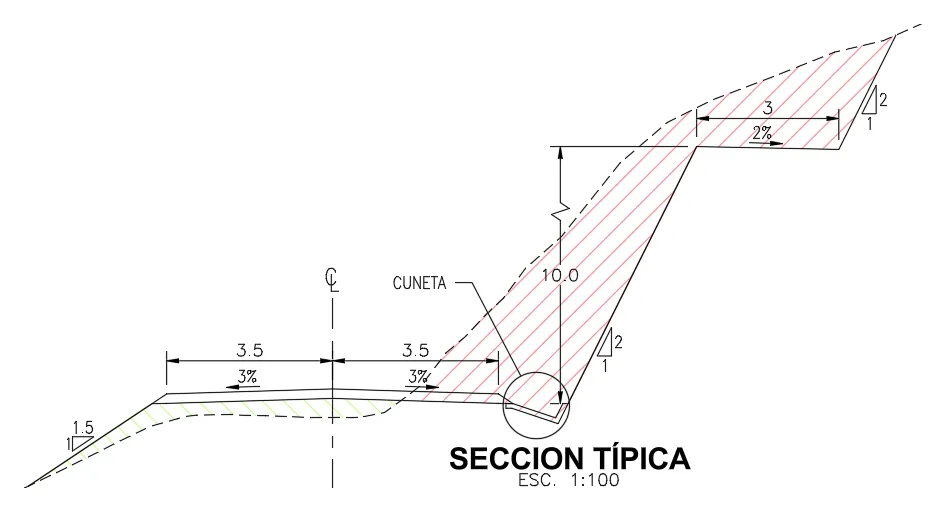

Sección típica de la vía con calzada de 7 m, cuneta y banqueta en el talud de corte
Sección típica: calzada de 7 m, cuneta revestida y banqueta de corte.

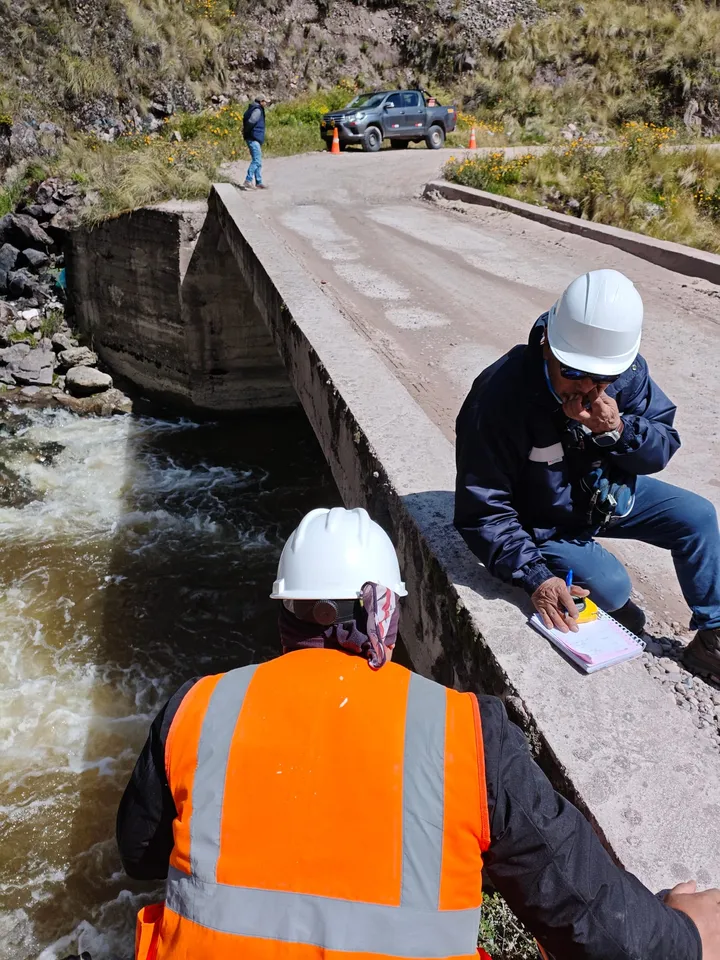

Equipo de Georamic registrando datos junto a una obra de arte sobre el río
Registro de obras de arte existentes.

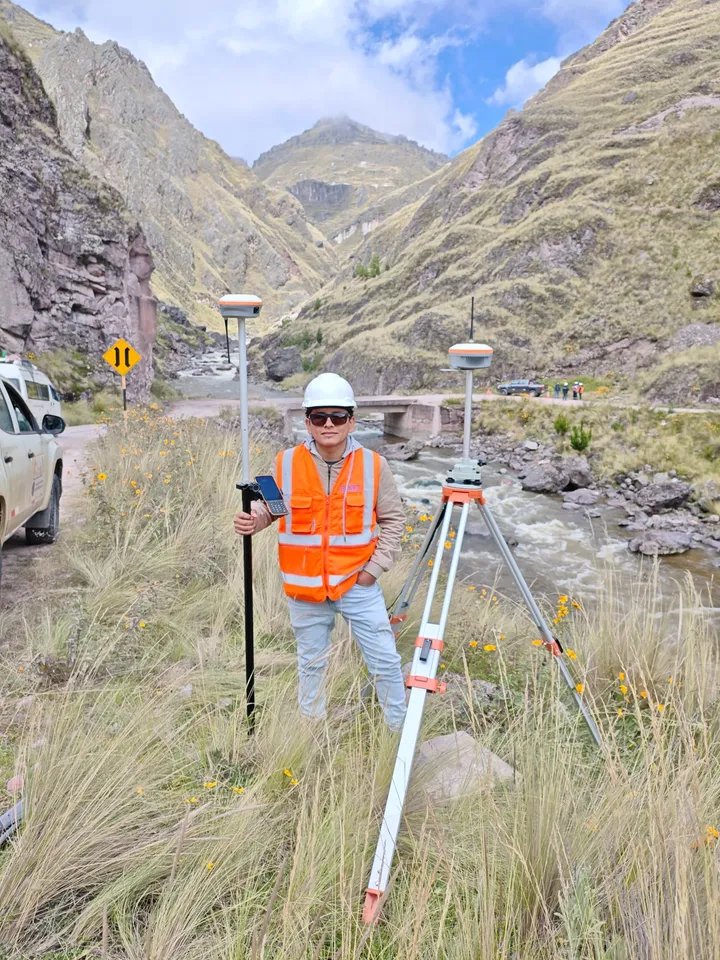

Integrante de Georamic con equipo GNSS junto al río Macusani
Levantamiento en la margen del río Macusani.
