Proyecto realizado · SEDAPAL
Topografía con dron de 1,145 ha para la PTAR San Bartolo
Lurín y Punta Hermosa, Lima
El reto
Qué había que resolver
SEDAPAL necesitaba un estudio de vulnerabilidad y riesgos para el área que ocupa el proyecto de mejoramiento de la PTAR San Bartolo, su línea de conducción y la planta de tratamiento, entre Lurín y Punta Hermosa. Todo el análisis de peligros, los mapas de riesgo y el futuro expediente técnico dependían de una base topográfica confiable.
El área sumaba 1,145 hectáreas: lagunas de tratamiento, diques, vías, edificaciones y laderas que suben de unos 90 a más de 220 m.s.n.m. La mayoría de los predios del entorno eran privados, lo que limitaba los puntos desde donde se podía despegar.
En las primeras horas del día, la neblina estacional de la costa mantenía un techo de apenas 80 a 120 m. Los vuelos tenían que organizarse para aprovechar las ventanas despejadas y cubrir primero las zonas bajas.
Además, los planos debían entregarse con el membrete, la codificación y el formato que exige SEDAPAL, listos para integrarse al estudio de riesgos.
La solución
Lo que hicimos
- 01
Planificación de vuelos

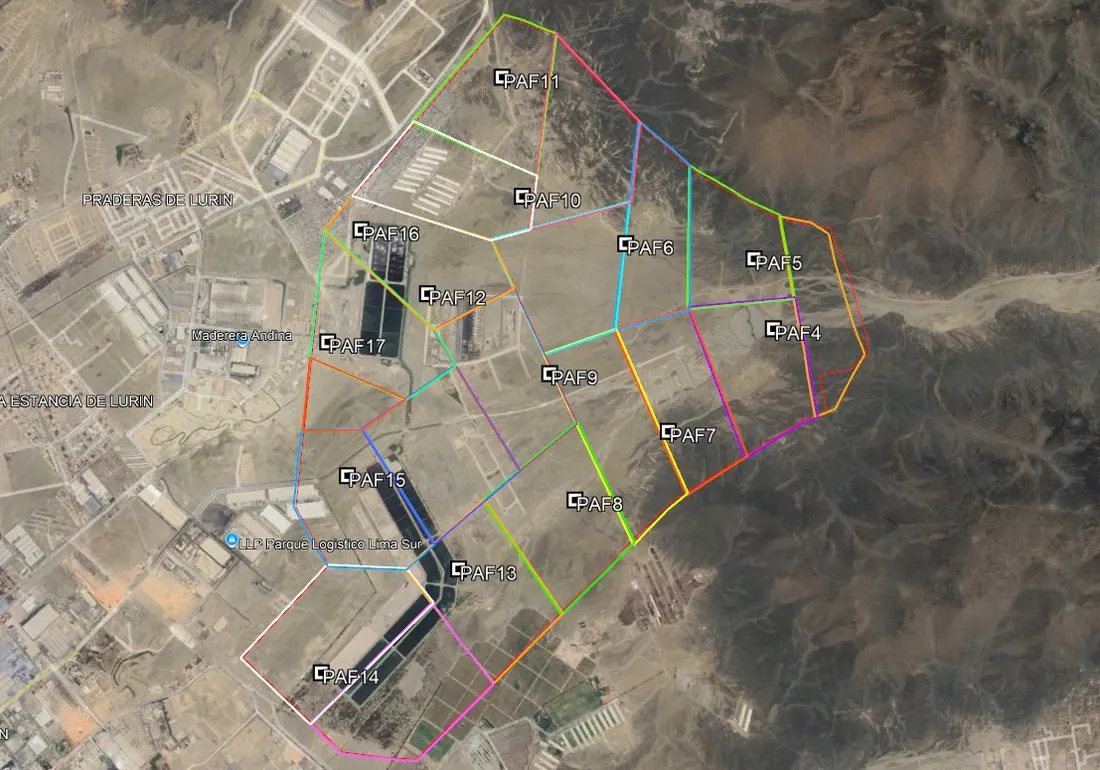

Sectorización del área en polígonos y vuelos adaptativos en DJI Pilot 2, con altura constante sobre el terreno y fotos de 3 a 5 cm por píxel.
- 02
Fotocontrol GNSS

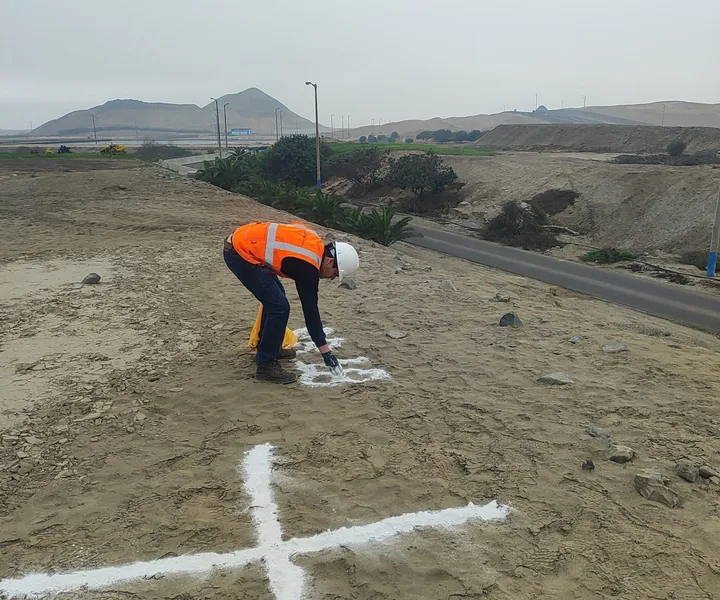

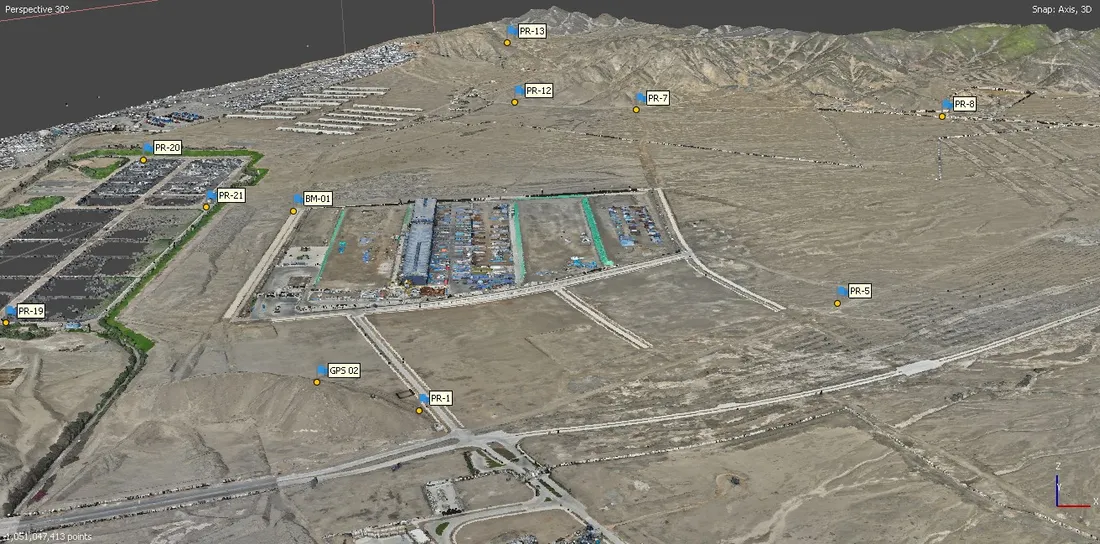

22 puntos de fotocontrol marcados con cal sobre estructuras y diques, medidos con GNSS base y rover en RTK y validados por topografía convencional.
- 03
Fotogrametría con dron

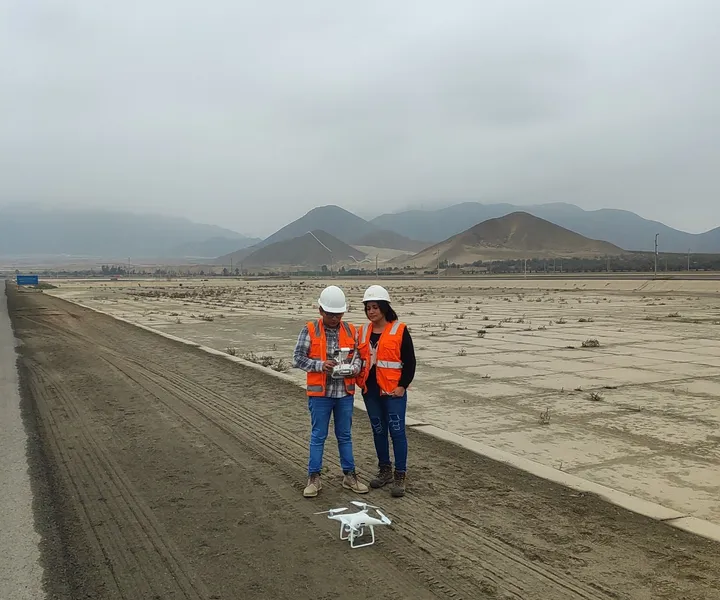

Vuelos con DJI Mavic 3 Enterprise y módulo RTK, empezando por las zonas bajas y subiendo a las partes altas cuando la neblina se disipaba.
- 04
Procesamiento y clasificación
Aerotriangulación y nube densa en Agisoft Metashape, clasificación del terreno en TerraSolid y planimetría restituida en Civil 3D.
Resultados
Lo que obtuvo el cliente

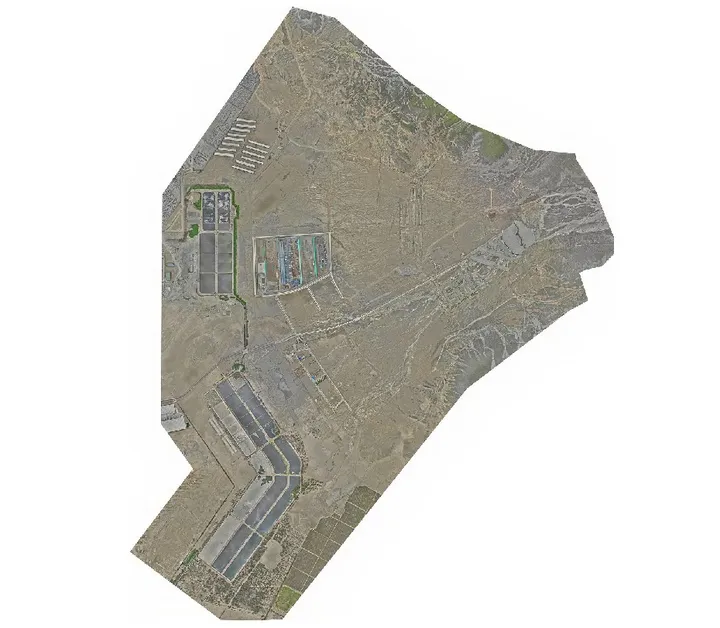

- Ortomosaico de 3 cm por píxel, más una versión de 10 cm para equipos de menor capacidad.

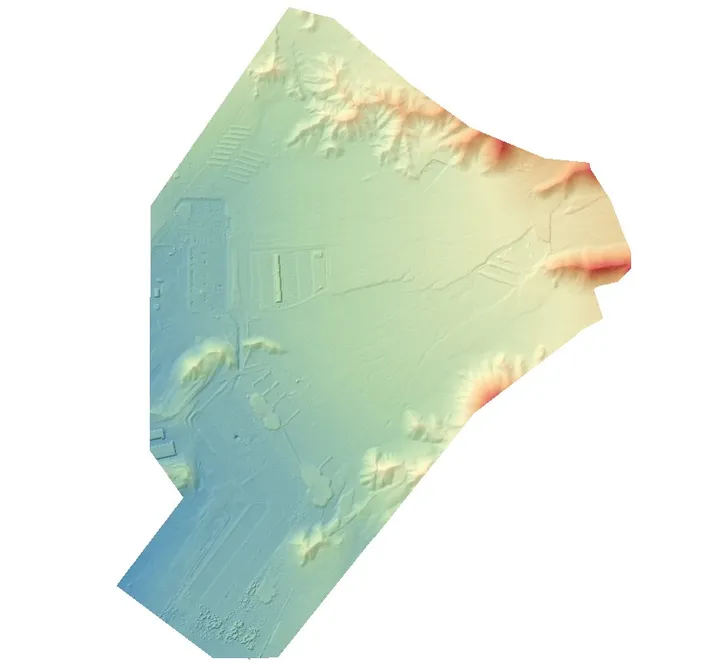

- Modelo digital de superficie de 20 cm, listo para la modelación hidráulica, y modelo digital del terreno de 50 cm.
- Control vertical con un error medio de 2.84 cm frente a los puntos de fotocontrol.

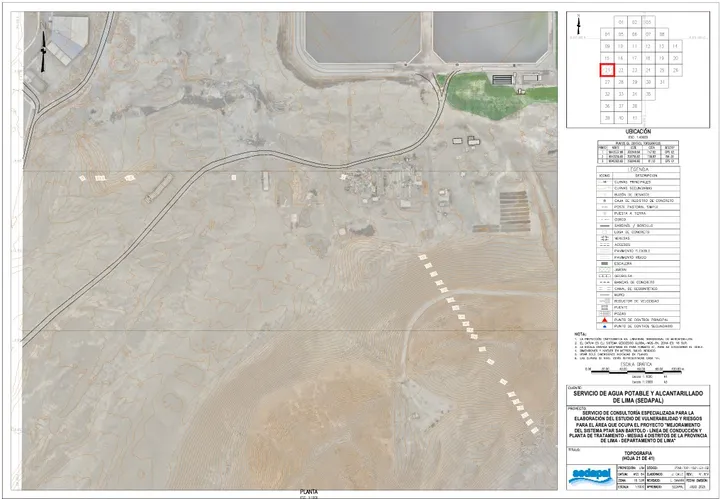

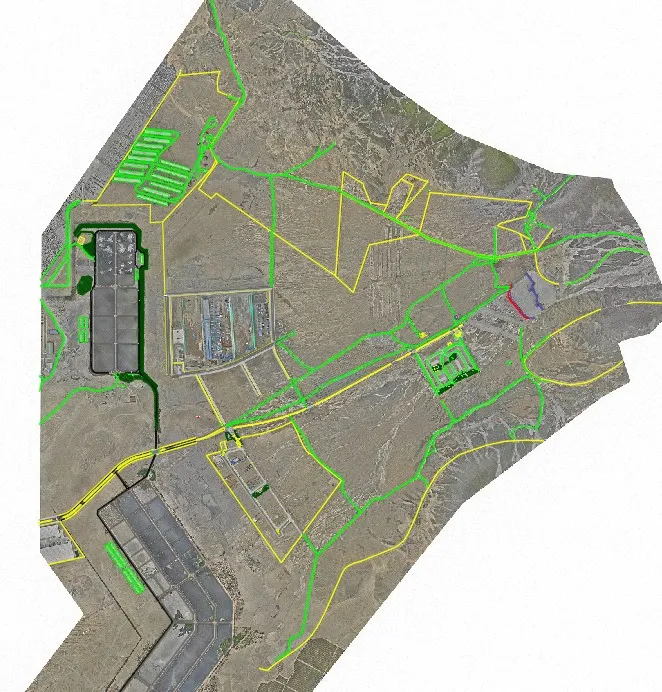

- Planimetría por capas con curvas de nivel cada metro y 41 planos A1 con el formato de SEDAPAL.
