30 km de cauce levantados para diseñar las defensas ribereñas de Tumbes
Río Tumbes, Tumbes
El reto
Qué había que resolver

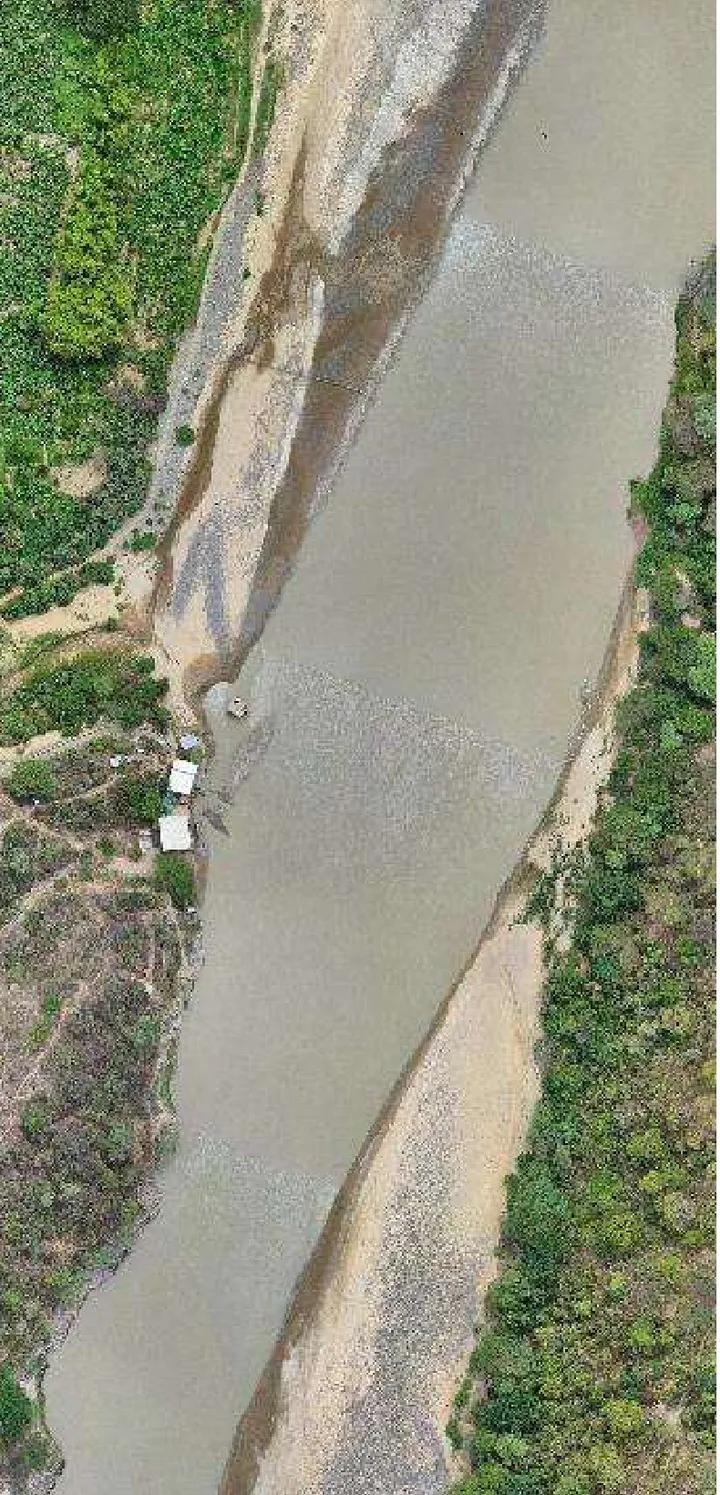

El río Tumbes es binacional: nace en Ecuador, donde se llama Puyango, y desemboca en el Pacífico. Para el proyecto de defensas ribereñas, el Consorcio Besalco Stracon necesitaba conocer con detalle unos 30 km de cauce activo y fajas marginales, desde 200 m aguas arriba de la estación El Tigre hasta la quebrada Corrales y el dren El Piojo.
La información debía cumplir los términos de referencia del servicio: sistema WGS84 UTM 17 Sur con alturas referidas al geoide EGM2008, planos a escala 1:1,000 con curvas cada 0.50 m y ortofotos de 0.10 m por píxel.

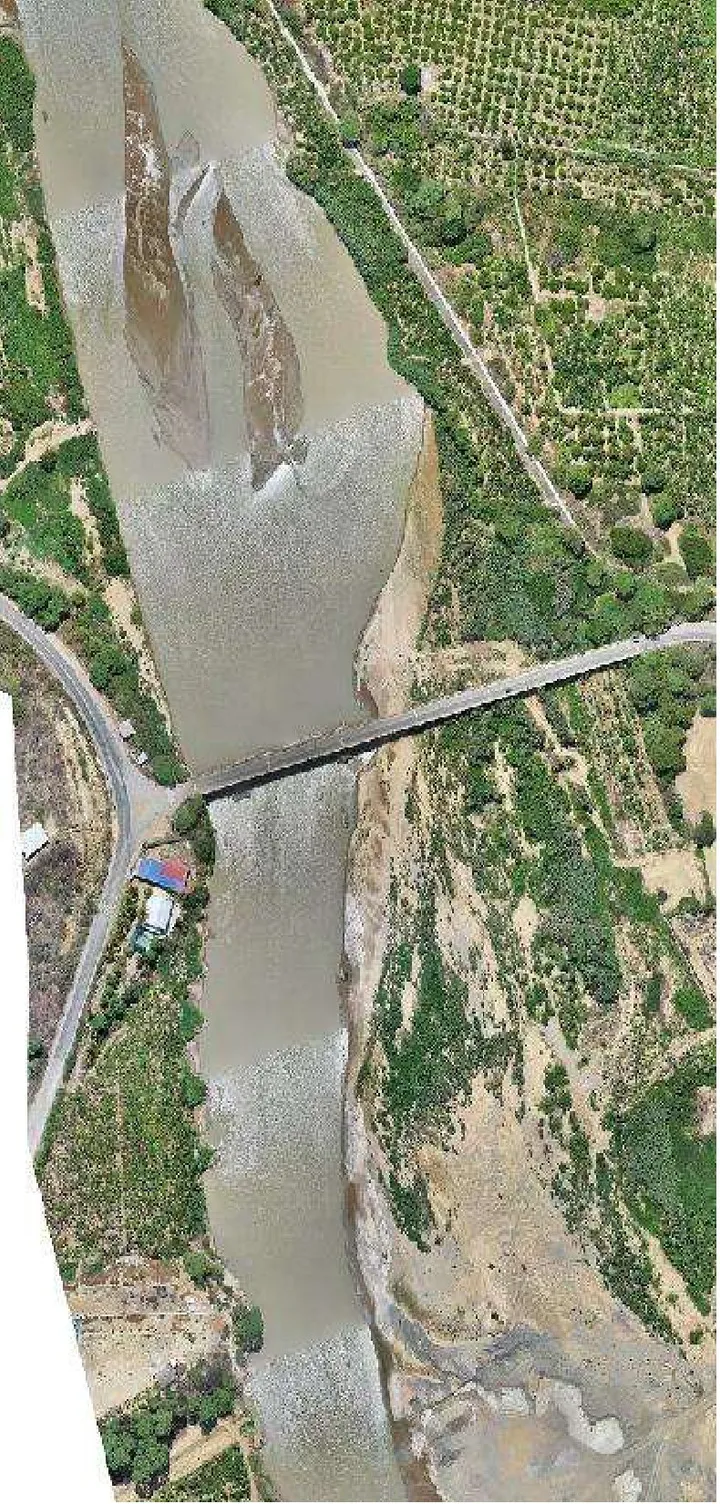

La ribera tiene vegetación densa, viviendas y estructuras como el Puente Franco y la bocatoma La Peña, que el láser debía atravesar para llegar al suelo real. Y en la quebrada Cabuyal el agua era tan baja que el dron acuático no podía navegar.
Sobre todo, el modelo final tenía que ser continuo: sin vacíos ni escalones entre la orilla levantada desde el aire y el fondo medido desde el agua, porque sobre él se haría la simulación hidráulica.
La solución
Lo que hicimos
- 01
Control geodésico
Verificación de la red del IGN y red de puntos de apoyo con GNSS, nivelada con nivel automático en circuitos cerrados, todos dentro de la tolerancia.
- 02
LiDAR y fotogrametría
20 vuelos en 5 días con DJI Matrice 400 RTK y sensor Zenmuse L3 a 100 m de altura, con fotos de 1.4 cm por píxel y trayectorias PPK 100 % fijas.
- 03
Batimetría autónoma
USV Apache 3 con ecosonda y GNSS RTK: 640 secciones cada 100, 50 o 20 m, más densas en el Puente Franco y la bocatoma La Peña. En Cabuyal, topografía GNSS cada 50 m.
- 04
Clasificación y empalme

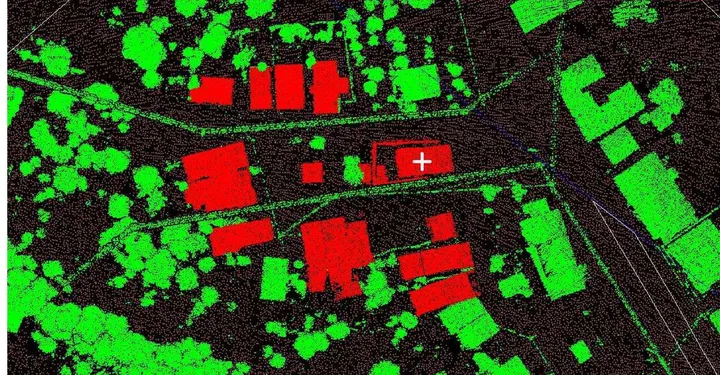

Nube clasificada en TerraSolid en terreno, vegetación, edificaciones, puentes y agua, y empalme con la batimetría usando la orilla como línea de quiebre.
Resultados
Lo que obtuvo el cliente

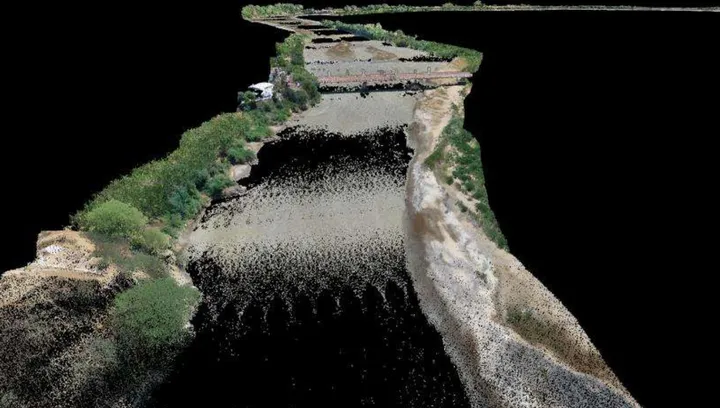

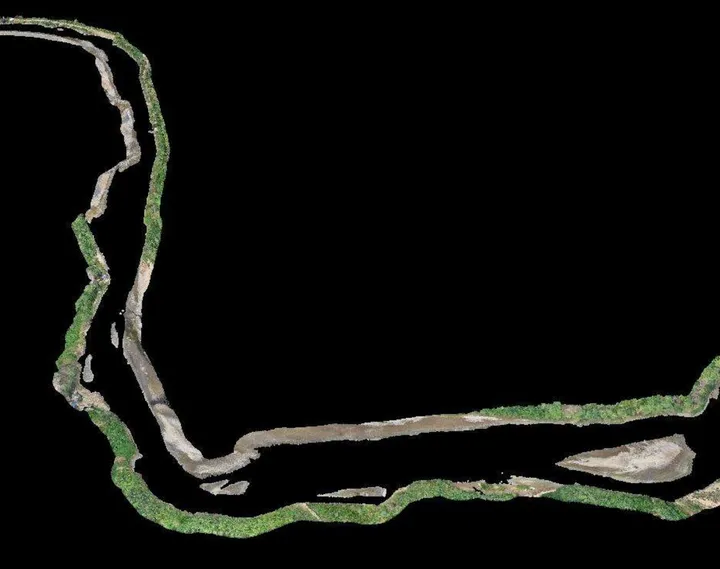

- Nube LiDAR de 307 puntos por m², con un 15 % de retornos múltiples que atraviesan la vegetación hasta el suelo.

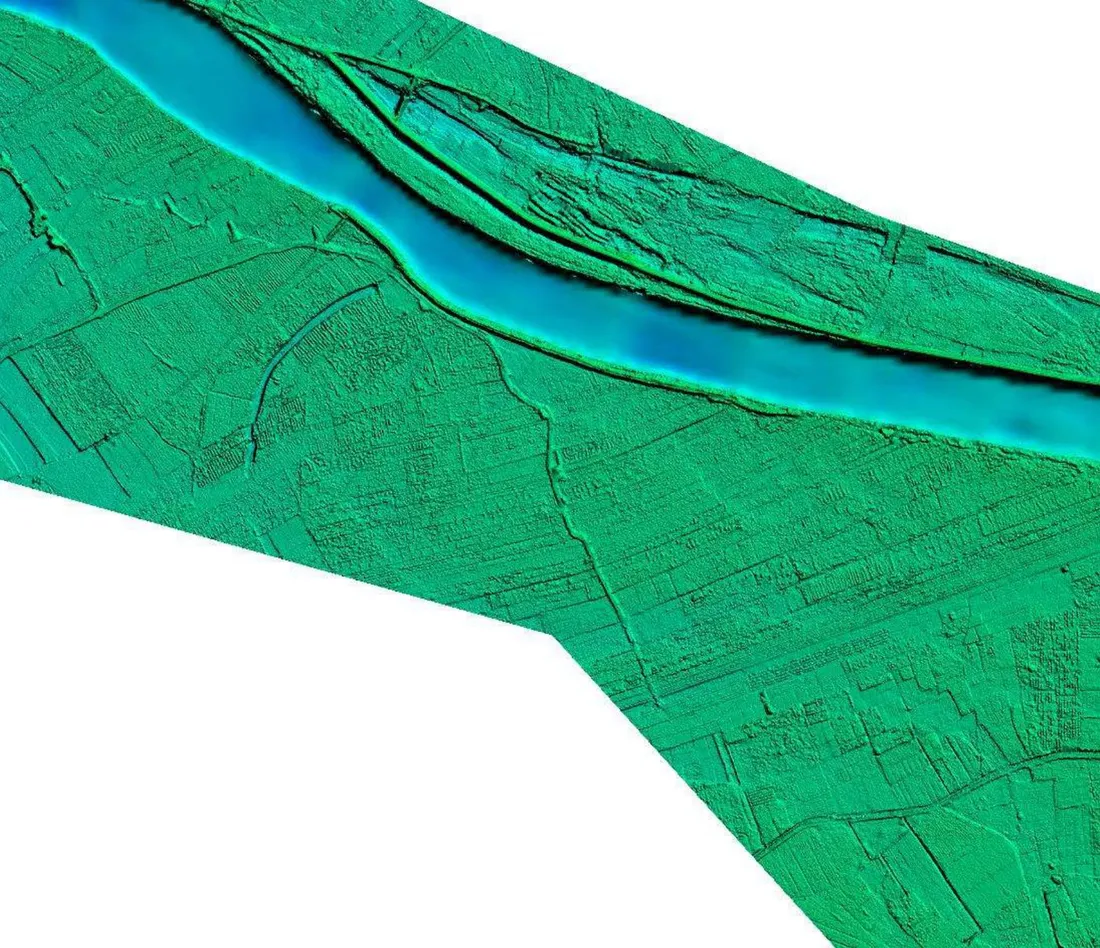

- Modelo digital del terreno continuo de 0.50 m que une la topografía de las orillas con 87,799 puntos batimétricos depurados del lecho.

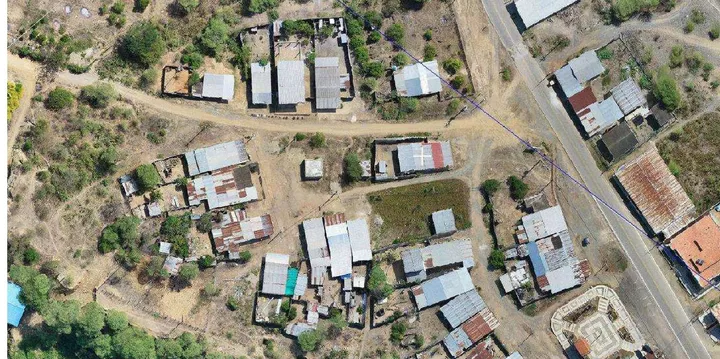

- Ortofotos de 0.10 m por píxel y planos a escala 1:1,000 con curvas de nivel cada 0.50 m.
- Secciones transversales hidráulicamente representativas, listas para el modelamiento de las defensas ribereñas.
